Majster Kaju: Czujniki temperatury DS18B20 + Ekran Hitachi HD44780 LCD 16x2 na Raspberry PI #Updated

Opis podłączenia ekranu HD44780 i 2 czujników DS18B20 do maliny. Wszystko pochodzi z 3 stron podanych na samym dole, z własnego doświadczenia dodałem tylko rezystor 4k(moze być też mniejszy) na kontraście od lcd oraz zmieniłem troche kod programu aby wyświetlał temeperaturę z 2 czujników.

Instalujemy kilka rzeczy:

sudo apt-get install python-dev
sudo apt-get install python-setuptools
sudo apt-get install screen
sudo apt-get install python-pip
sudo pip install rpi.gpio
git clone https://github.com/adafruit/Adafruit-Raspberry-Pi-Python-Code.git

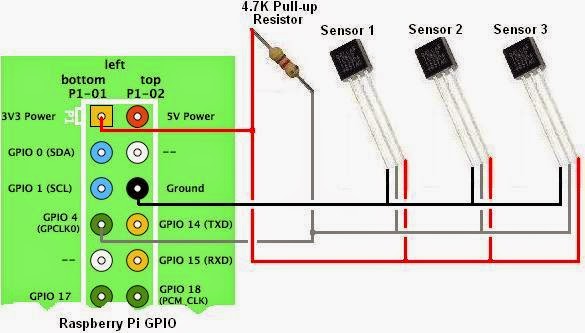

Tak podłączamy czujniki ds18b20 do GPIO:

Edytujemy plik w celu automatycznego ładowania sensorów przy każdym uruchomieniu:
sudo nano /etc/modules

w1-gpio
w1-therm

Odczytujemy identyfikatory naszych czujników które wykorzystamy w końcowym programie:

ls -l /sys/devices/w1_bus_master1/

Dodajemy na początku pliku /boot/config.txt:
sudo nano /boot/config.txt

dtoverlay=w1-gpio,gpiopin=4

sudo reboot

Tak podłączamy lcd do GPIO:

LCD Pin	Function	Pi Function	Pi Pin
01	GND	GND	06
02	+5V	+5V	02
03	Contrast przez ok. 4kohm	GND	06
04	RS	GPIO7	26
05	RW	GND	06
06	E	GPIO8	24
07	Data 0
08	Data 1
09	Data 2
10	Data 3
11	Data 4	GPIO25	22
12	Data 5	GPIO24	18
13	Data 6	GPIO23	16
14	Data 7	GPIO27	13
15	+5V przez ok. 560ohm	+5V	02
16	GND	GND	06

Tworzymy nowy plik CharLCD_Temp.py w /Adafruit-Raspberry-Pi-Python-Code/Adafruit_CharLCD

#!/usr/bin/python
from Adafruit_CharLCD import Adafruit_CharLCD
from subprocess import *
from time import sleep, strftime
from datetime import datetime

lcd = Adafruit_CharLCD(pin_rs=7, pin_e=8, pins_db=[25, 24, 23, 27], GPIO=None)
file = "/sys/bus/w1/devices/28-0000063dd97c/w1_slave"
file1 = "/sys/bus/w1/devices/28-0000063d7619/w1_slave"
lcd.begin(16,1)

def get_temp(file):

#Open file written to by temp sensor
        tfile = open(file)

#read all text in file
        text = tfile.read()

#Close file once text is read
        tfile.close()

#pull out the temperature value
        temperaturedata = text.split("\n")[1].split(" ")[9]

# The first two characters are "t=", so get rid of those and convert the temperature $
        temperature = float(temperaturedata[2:])

# Put the decimal point in the right place and display it.
        temperature = temperature / 1000
temperature = round(temperature, 1)
        return temperature

def get_temp1(file1):

#Open file written to by temp sensor
tfile1 = open(file1)
#read all text in file
text1 = tfile1.read()

#Close file once text is read
        tfile1.close()

#pull out the temperature value
        temperaturedata1 = text1.split("\n")[1].split(" ")[9]

# The first two characters are "t=", so get rid of those and convert the temperature $
        temperature1 = float(temperaturedata1[2:])

# Put the decimal point in the right place and display it.
        temperature1 = temperature1 / 1000
temperature1 = round(temperature1, 1)
        return temperature1

while 1:
lcd.clear()
tempVal = get_temp(file)
    tempVal1 = get_temp1(file1)
    lcd.message(datetime.now().strftime('%a %d %b %y\n'))
    lcd.message(datetime.now().strftime('    %H:%M:%S'))
    sleep(30)
    lcd.clear()
    lcd.message('TEMP ZEW %s C\n' % ( tempVal ) )
    lcd.message('TEMP WEW %s C' % ( tempVal1 ) )
    sleep(30)

Program odpalamy przez komendę:

./CharLCD_Temp.py

Auto odpalanie przy starcie systemu:
sudo nano boot.sh

sleep 15s
python /home/pi/Adafruit-Raspberry-Pi-Python-Code/Adafruit_CharLCD/CharLCD_Temp.py &

chmod 755 boot.sh
sudo nano /etc/rc.local i dodajemy przed exit 0:

/home/pi/boot.sh &

A oto rezultat:

i po 30 sekundach:

Update 20.12.2015

Oto trochę zmodyfikowany skrypt, Temperaturę zewnętrzną pobiera z api Forecast(https://developer.forecast.io/). Wszystko teraz wyświetla się na jednym ekranie odświeżając zegar co minutę a pogodę co 2 minuty. Dodatkowo nazwy miesięcy są wyświetlane po polsku. Pojawił się również znak stopnia Celsjusza.

#!/usr/bin/python
from Adafruit_CharLCD import Adafruit_CharLCD
from subprocess import *
from time import sleep, strftime
from datetime import datetime
import locale

import json
import urllib

locale.setlocale(locale.LC_TIME, "pl_PL.ISO-8859-2")
lcd = Adafruit_CharLCD(pin_rs=7, pin_e=8, pins_db=[25, 24, 23, 18], GPIO=None)
file = "/sys/bus/w1/devices/28-0000063dd97c/w1_slave"

lcd.begin(16,1)

def get_temp(file):
tfile = open(file)
text = tfile.read()
tfile.close()
temperaturedata = text.split("\n")[1].split(" ")[9]
temperature = float(temperaturedata[2:])
temperature = temperature / 1000
temperature = round(temperature, 1)
return temperature

while 1:
lcd.clear()
tempVal = get_temp(file)
apikey="XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX"
lati="XX.XXXXXX"
longi="XX.XXXXXX"
url="https://api.forecast.io/forecast/"+apikey+"/"+lati+","+longi+"?units=si"
meteo=urllib.urlopen(url).read()
meteo = meteo.decode('utf-8')
weather = json.loads(meteo)
weather2 = round(weather['currently']['temperature'], 1)
lcd.message(datetime.now().strftime('%d %b %H:%M\n'))
lcd.message("z%s" % str(weather2)+chr(223)+"C"+" w%s" % (tempVal)+chr(223)+"C")
sleep(60)
lcd.clear()
lcd.message(datetime.now().strftime('%d %b %H:%M\n'))
lcd.message("z%s" % str(weather2)+chr(223)+"C"+" w%s" % (tempVal)+chr(223)+"C")
sleep(60)
